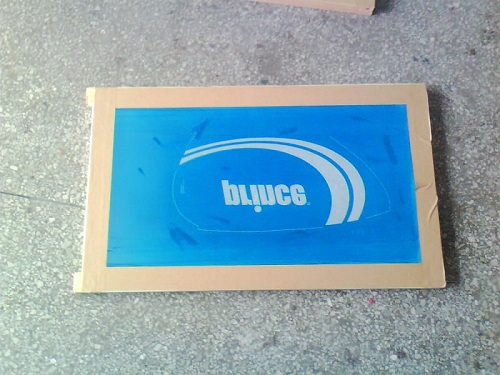

LCD液晶屏絲印版制作規范
LCD液晶屏絲印版制作規范如下：
1．脫膜
用DI水浸潤絲網，在膜版兩面分別倒入適當已配好的脫膜溶液（20ML），然后用清洗布來回做圓周運動1MIN，使曝光感光層充分脫膜，目測無完整感光膠層，最后用強力噴水槍使模版脫落，沖洗時，盡量做到從上至下，從左至右，各沖洗一次，先沖印刷面，再?zèng)_刮刀面，目測無灰塵雜質和殘留感光膠。
2 脫脂
絲網沖洗干凈后，用脫脂劑均勻涂到網板的正面上，用刷子從網紗左上角以10平方厘米的面積作圓周脫脂，從上至下，從左至右，網紗每個地方務必刷到，網板兩面各刷一次，以保證能充分脫脂, 脫脂后使用強壓力水槍沖洗，兩面各沖一次，以達到清水從網紗高處流下，不曾出現斷流的效果為最佳，保證網紗上無任何油脂和污點。
3 烘烤
烘烤之前，先用氣槍從上至下，從左至右，將網紗兩面吹干，保證圖形線條中不慘和水份，然后放入烘烤箱下層烘烤，避免網紗上的水份影響到其它網效果。
4刮膠
將清洗干燥后的無任何臟點雜質的絲網豎向擺放于網架上。在刮槽（舊刮槽）內注入約1/2槽深的 感光膠。用手穩托住刮槽，自下而上以同一角度（75度）和壓力均勻地在網紗印刷面上刮一層感光膠再在反面刮一層感光膠，刮印刷面時，一定要刮到目測45度角看刮刀面發亮為止，刮膠時，速度一定要慢，刮一次不能超過5秒，用力要均勻。
5 預烘
第一次刮膠后的絲網，一定要印刷面朝下烘烤，以建立膜厚，烘烤盡量置于烤箱上層烘烤，
第二次刮膠后的絲網，一定要刮刀面朝下烘烤，以流平印刷面，烘烤箱最上層需打開一點
點，保持烤箱內氣流流通，預烘時間不能少于30MIN。
6貼菲林
菲林的膜面貼于網框底面（邊框網膜面朝下，銀點網相反），貼菲林時菲林距網框?qū)挒?0cm，距網框長為12cm，貼菲林之前，一定要檢查菲林有無劃傷，有無灰塵，如果有灰塵，需用酒精，無塵布擦洗干凈，擦菲林方法，從上至下，從左至右，用力不能過猛，用蘸過酒精的無塵布，朝一個方向擦洗，不能來回擦洗，待菲林干后，才能貼菲林，曝光后的菲林必須及時貼上保護膜，放置指定的菲林放置區域，以防止弄臟或刬傷菲林。,
7 曝光
7.1曝光前，先打開電源開關，讓紫外燈預熱5分鐘，然后用酒精或丙酮清除曝光機玻璃表面的灰塵，以保證絲網的質量。
7.2把已貼上菲林的網板放在曝光燈的中心位置進行曝光（盡量避開玻璃平臺刮花位置）,曝光后，將網框平行托起，然后取出。
7.3邊框，銀點網曝光時間為200S,表面絲印網曝光時間135S，抽真空值達到12mpa.
8 顯影、預烘
8.1用DI水濕潤網板的兩面，靜置30S，然后用壓力噴水槍噴射印刷面至使所有影象清晰出現，再用低壓力水槍沖洗刮刀面，顯影時，務必顯影通透，不然會存在堵網現象，然后用氣槍從上至下，從左至右，將網紗吹干，保證顯影后的線條內不存在水份，吹干后馬上送進烘箱，放入烤箱下層預烘。
8.2烘箱預烘溫度設定為40℃, 預烘時間為15-25min。
9 二次曝光（二次曝光前要檢查有沒有堵網）
9.1邊框網：只需曝光刮膠面，曝光時間250S。
9.2銀點網：只需曝光刮膠面，曝光時250S。
10 洗網
用洗網水浸濕網紗印刷面，然后用無塵布來回擦洗曝光圖形區域，擦洗時，用力不能過猛，
以防將線條擦壞，擦完印刷面，再擦洗另一面，單面擦洗時間不能少于1MIN，擦洗完后，再
低壓水槍沖洗，將網面的洗網水沖干凈。
11 預烘
預烘之前，先用氣槍從上至下，從左至右，將網面的水份吹干凈，然后馬上置于烤箱下層烘
烤。
