TFT-LCD的驅動原理
TFT-LCD的驅動原理:
由于TFT-LCD矩陣結構是由一塊帶有TFT三端元件陣列和像素電極陣列的基板與另一塊帶有彩色膜和公共電極的基板，以及由此兩基板疊合后夾入的液晶層構成，此外，此方式的掃描線和信號線都設置在同一個三端子元件的基板上。掃描線與該行上所有TFT元件的柵極相連，而信號線與該列上所有的TFT元件的源電極相連。TFT-LCD的等效電路如圖2-5所示。在以行順序驅動方式依次掃描行電極過程中，當某行一旦被選通，則該行上所有的TFT開關元件同時被行脈沖閉合，變成低阻（Ron）導通狀態。與行掃同步，各列信號電荷分別通過列電極從保持電路送入與導通元件TFT相連的各相應像素電容，信號電壓被記錄在像素電容和儲存電容上。當行選一結束，TFT開關元件即斷開（處于高阻Roff狀態），被記錄的信號電壓將被保持并持
續驅動像素液晶，直到下幀掃描到來之前。稱此驅動為準靜態驅動。由此工作過程可看出，掃描電壓只做TFT元件的開關電壓之用，而驅動液晶的電壓是信號電壓通過導通TFT元件對像素電容充電后在像素電極和公共電極之間形成的電位差VLC。VLC大小決定于信號電壓Vs�？梢�，采用TFT元件作有源矩陣驅動，可實現開關電壓和驅動電壓分開，從而可達到開關元件的開關特性和液晶像素的電光特性的最佳組合，可獲得高像質顯示。

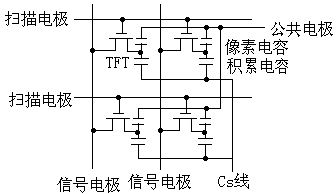

a TFT-LCD等效電路

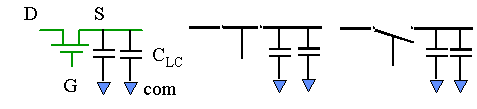

b 單像素TFT工作原理
圖2-5 TFT工作原理
